🔬 Breadboard Setup
Jeden obrázok, podľa ktorého sa dá celý prototyp zostaviť bez čítania schémy: half-size breadboard s 30 stĺpcami,
každá súčiastka na konkrétnom stĺpci a rade, každý signál vlastnou farbou. Off-board sú len článok s nabíjačkou a reproduktor.
Obrázok je breadboard pohľad dosky v8 z Fritzingu (LELEK_board_v8.fzz), kontrolovaný skriptom simcheck_v8.py voči schéme
a simulovaný v ngspice. Doska v8 je v7 + tepelná poistka F1; bez mikrokontroléra, MOSFETu a firmvéru.
Aktualizácia 2026-10-05: obrázok aj tabuľky nižšie zodpovedajú aktuálnej doske v8. Pôvodný návrh (DFPlayer Mini + ATtiny85 + P-MOSFET + 16340) bol nahradený: tlačidlo je priamo v napájacej vetve (v6), diely sú z techfun.sk a LaskaKit (v7) a pribudla tepelná poistka F1 (v8). Staršie breadboard pohľady sú v KNIFES:
v5_breadboard.png,v6_breadboard.png,v7_breadboard.png.
Umiestnenie súčiastok
| Súčiastka | Stĺpce / rady | Poznámka |
|---|---|---|
| R1 10 Ω | D2 – D6 | paralelne s R2, spolu 5 Ω do série s reproduktorom |
| R2 10 Ω | C2 – C6 | |
| C1 470 µF 16 V | H3 (−) · H4 (+) | pred tlačidlom, na strane článku; stojí v pásoch 3 a 4 |
| F1 tepelná poistka 77 °C | I6 – I13 | rozteč 700 mil; pás 13 je strana tlačidla s VBAT |
| SW1 tact switch 12 × 12 × 4,3 mm | E8, E13 · F8, F13 | cez medzeru; nožičky v rade F = VBAT, v rade E = spínané VSW |
| U2 DFPlayer Pro | C23 – C28 (KEY … L+) · I23 – I28 (VIN … DACL) | otočený tak, že oba rady pinov bežia pozdĺž breadboardu (800 mil) |
| LiPo 503035 + TP4056 | off-board | TP4056 micro-USB, R_PROG 3,3 kΩ (0,36 A); výstup na J6 a lištu Z |
| Reproduktor 8 Ω 0,5 W | off-board | LS+ na A6, LS− na A27 |
Dolné lišty: Y = VBAT (za poistkou F1), Z = GND. Horné lišty (W, X) sa nepoužívajú.
Prepojky (jumpery)
| Farba | Signál | Odkiaľ → kam |
|---|---|---|
| 🔴 červená | VCELL | + článku → J6 (vstup F1) |
| 🔴 červená | VBAT | J8 → lišta Y (spodné nožičky SW1) · J4 → lišta Y (+ C1) |
| ⚫ čierna | GND | − článku → Z5 · J3 → lišta Z (− C1) · J24 → lišta Z (GND DFPlayera) |
| 🟠 oranžová | VSW | A13 (spínaná strana SW1) → J23 (VIN DFPlayera) |
| 🟣 fialová | SPK+ | B28 (L+ DFPlayera) → B2 (vstup R1 a R2) |
| 🟣 fialová | reproduktor | A6 (výstup R1 a R2) → LS+ · A27 (L− DFPlayera) → LS− |
Nepripojené piny DFPlayera: KEY, PLAY, R−, R+, RX, TX, DACR, DACL.
Postup zostavenia (10 minút)
- Zasuň R1 a R2 (D2–D6, C2–C6), C1 (H3 −, H4 +) a poistku F1 (I6–I13).
- Tact switch cez medzeru (E8/E13 a F8/F13) a DFPlayer Pro (C23–C28 a I23–I28).
- Prepojky podľa tabuľky – najprv čierne (GND), potom červené (VBAT), potom oranžová a fialové.
- Reproduktor na A6 a A27. Článok s nabíjačkou až ako posledný (polarita! červený vodič je +, over multimetrom).
- Stlač tlačidlo. DFPlayer Pro začne hrať hneď po nabehnutí (oneskorenie sa ešte nemeralo); po uvoľnení tlačidla zvuk okamžite zmĺkne.
Zvuk sa do modulu nahráva raz cez jeho USB-C (/lelek.mp3), s odpojeným článkom. Nabíjať sa smie len cez micro-USB na TP4056.
Rozdiel oproti finálnemu kusu
- Tact switch stláča na finálnom kuse drevené tlačidlo so štvorcovým driekom (viď UI mockupy), nie kábel s jackom.

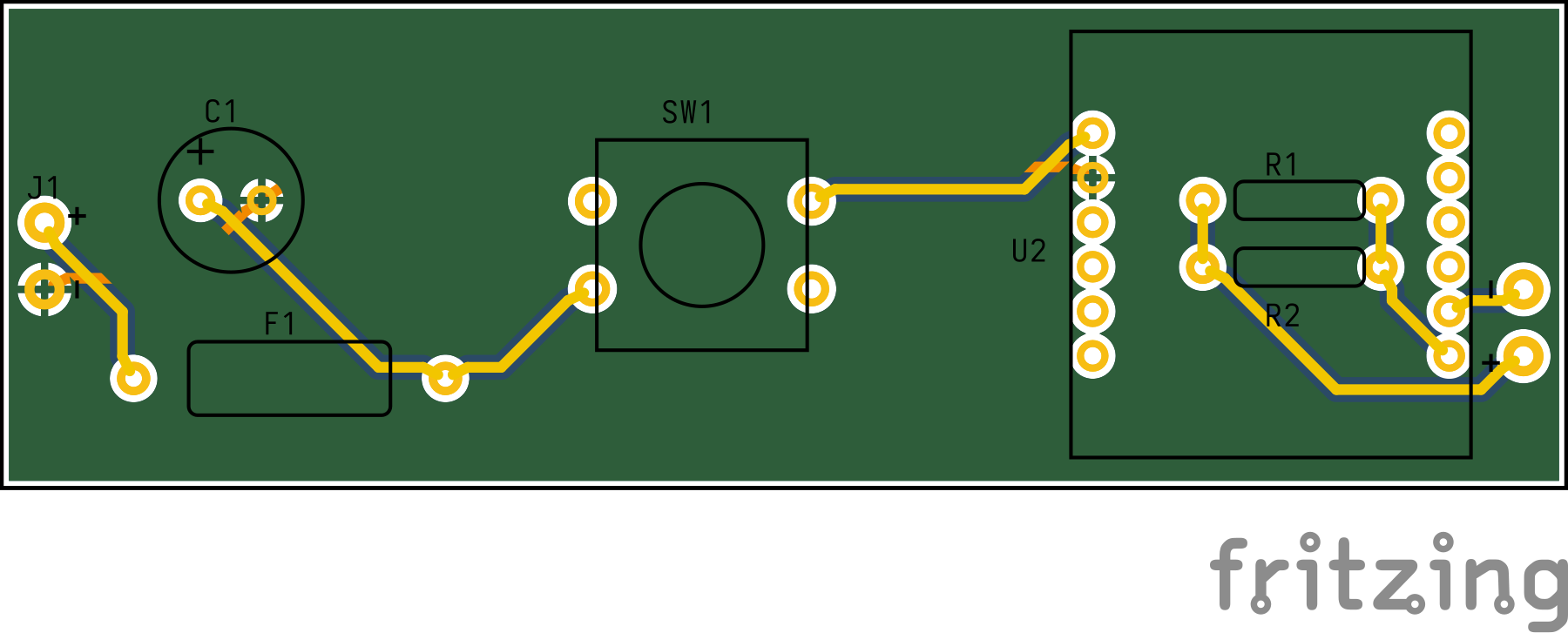

- Breadboard nahradí doska LELEK v8 (89,4 × 27,9 mm), ktorá sa vloží do vyfrézovanej dutiny.
