🔬 Breadboard Setup

Jeden obrázok, podľa ktorého sa dá celý prototyp zostaviť bez čítania schémy: half-size breadboard s 30 stĺpcami, každá súčiastka na konkrétnom stĺpci a rade, každý signál vlastnou farbou. Off-board sú len článok s nabíjačkou a reproduktor. Obrázok je breadboard pohľad dosky v8 z Fritzingu (LELEK_board_v8.fzz), kontrolovaný skriptom simcheck_v8.py voči schéme a simulovaný v ngspice. Doska v8 je v7 + tepelná poistka F1; bez mikrokontroléra, MOSFETu a firmvéru.

Kompletné zapojenie na breadboarde (v8)

Aktualizácia 2026-10-05: obrázok aj tabuľky nižšie zodpovedajú aktuálnej doske v8. Pôvodný návrh (DFPlayer Mini + ATtiny85 + P-MOSFET + 16340) bol nahradený: tlačidlo je priamo v napájacej vetve (v6), diely sú z techfun.sk a LaskaKit (v7) a pribudla tepelná poistka F1 (v8). Staršie breadboard pohľady sú v KNIFES: v5_breadboard.png, v6_breadboard.png, v7_breadboard.png.

Umiestnenie súčiastok​

SúčiastkaStĺpce / radyPoznámka
R1 10 ΩD2 – D6paralelne s R2, spolu 5 Ω do série s reproduktorom
R2 10 ΩC2 – C6
C1 470 µF 16 VH3 (−) · H4 (+)pred tlačidlom, na strane článku; stojí v pásoch 3 a 4
F1 tepelná poistka 77 °CI6 – I13rozteč 700 mil; pás 13 je strana tlačidla s VBAT
SW1 tact switch 12 × 12 × 4,3 mmE8, E13 · F8, F13cez medzeru; nožičky v rade F = VBAT, v rade E = spínané VSW
U2 DFPlayer ProC23 – C28 (KEY … L+) · I23 – I28 (VIN … DACL)otočený tak, že oba rady pinov bežia pozdĺž breadboardu (800 mil)
LiPo 503035 + TP4056off-boardTP4056 micro-USB, R_PROG 3,3 kΩ (0,36 A); výstup na J6 a lištu Z
Reproduktor 8 Ω 0,5 Woff-boardLS+ na A6, LS− na A27

Dolné lišty: Y = VBAT (za poistkou F1), Z = GND. Horné lišty (W, X) sa nepoužívajú.

Prepojky (jumpery)​

FarbaSignálOdkiaľ → kam
🔴 červenáVCELL+ článku → J6 (vstup F1)
🔴 červenáVBATJ8 → lišta Y (spodné nožičky SW1) · J4 → lišta Y (+ C1)
⚫ čiernaGND− článku → Z5 · J3 → lišta Z (− C1) · J24 → lišta Z (GND DFPlayera)
🟠 oranžováVSWA13 (spínaná strana SW1) → J23 (VIN DFPlayera)
🟣 fialováSPK+B28 (L+ DFPlayera) → B2 (vstup R1 a R2)
🟣 fialováreproduktorA6 (výstup R1 a R2) → LS+ · A27 (L− DFPlayera) → LS−

Nepripojené piny DFPlayera: KEY, PLAY, R−, R+, RX, TX, DACR, DACL.

Postup zostavenia (10 minút)​

  1. Zasuň R1 a R2 (D2–D6, C2–C6), C1 (H3 −, H4 +) a poistku F1 (I6–I13).
  2. Tact switch cez medzeru (E8/E13 a F8/F13) a DFPlayer Pro (C23–C28 a I23–I28).
  3. Prepojky podľa tabuľky – najprv čierne (GND), potom červené (VBAT), potom oranžová a fialové.
  4. Reproduktor na A6 a A27. Článok s nabíjačkou až ako posledný (polarita! červený vodič je +, over multimetrom).
  5. Stlač tlačidlo. DFPlayer Pro začne hrať hneď po nabehnutí (oneskorenie sa ešte nemeralo); po uvoľnení tlačidla zvuk okamžite zmĺkne.

Zvuk sa do modulu nahráva raz cez jeho USB-C (/lelek.mp3), s odpojeným článkom. Nabíjať sa smie len cez micro-USB na TP4056.

Rozdiel oproti finálnemu kusu​

  • Tact switch stláča na finálnom kuse drevené tlačidlo so štvorcovým driekom (viď UI mockupy), nie kábel s jackom.
  • Breadboard nahradí doska LELEK v8 (89,4 × 27,9 mm), ktorá sa vloží do vyfrézovanej dutiny.

Súvisiace pohľady dosky v8​

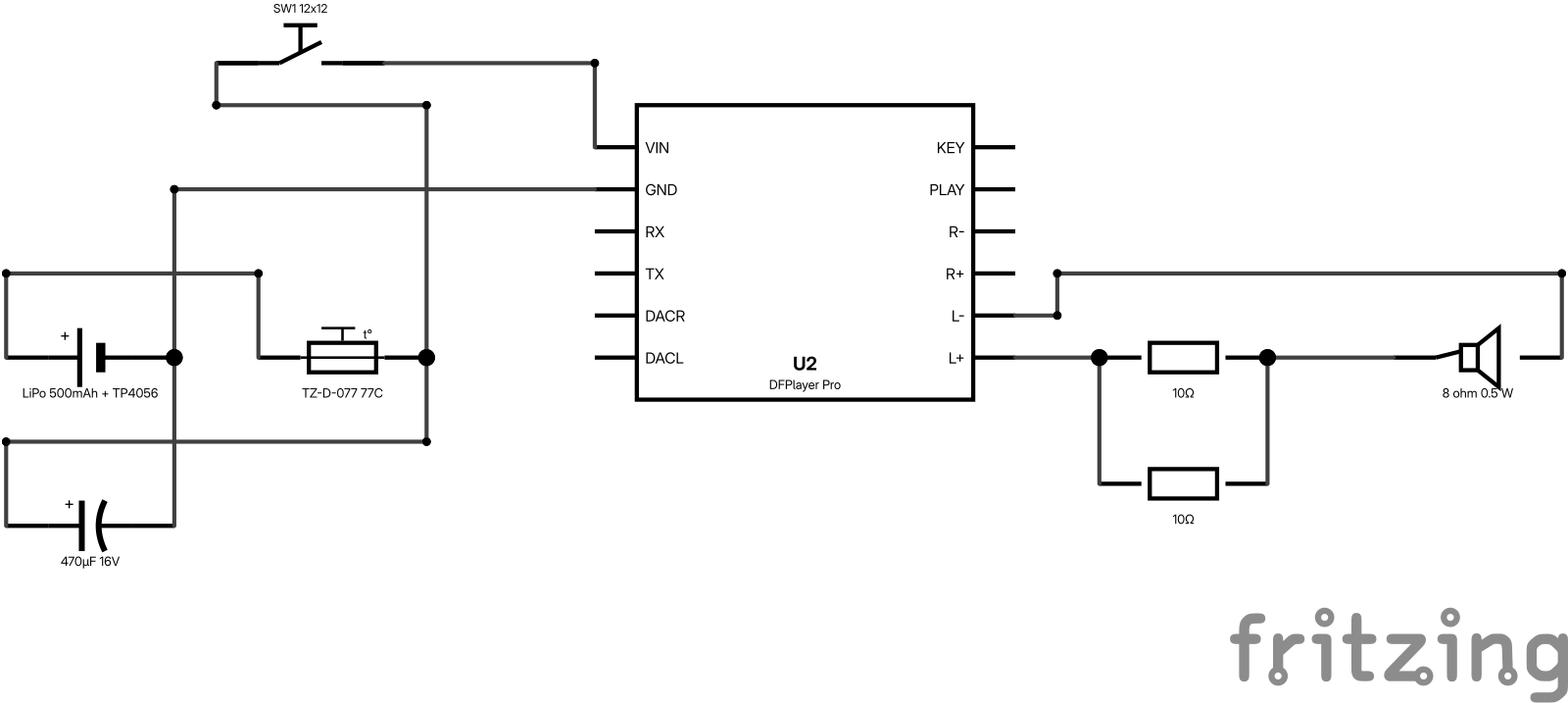

v8 schéma

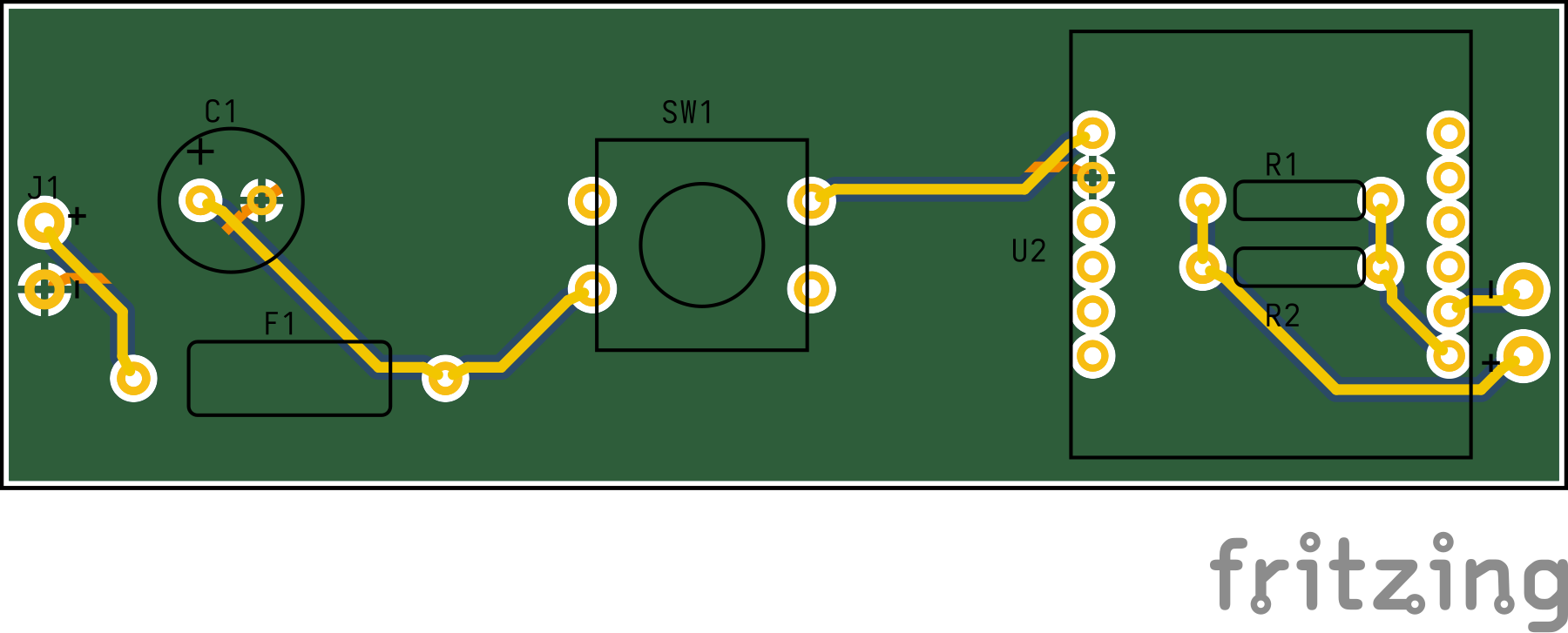

v8 PCB
